Verantwortlich: Dr. H.P. Lang, Büro 3.23, int. Tel. 73769.

Ziel:

Messung von Brechungsindices an der Grenzfläche Luft-Glas bei verschiedenen Winkeln und an der Grenzfläche Luft-Vakuum bei verschiedenen Drücken mit Hilfe eines Interferometers.

Zubehör:

1. •Interferometer


2. •Quecksilberdampflampe mit Rotfilter


3. •drehbare Glasplatte (als Einsatz)


4. •evakuierbarer Glaszylinder (als Einsatz)


Aufgaben:

1. •


2. •1) Bestimmung der Wellenlänge der roten Lichtquelle: Hierzu mit Mikrometer-Schraube dem optischen Weg vergrössern und dabei abzählen, wie oft das Interferenzmuster oszilliert (Anzahl N). Achtung: optischer Weg = Länge des Interferometerarmes x 2.

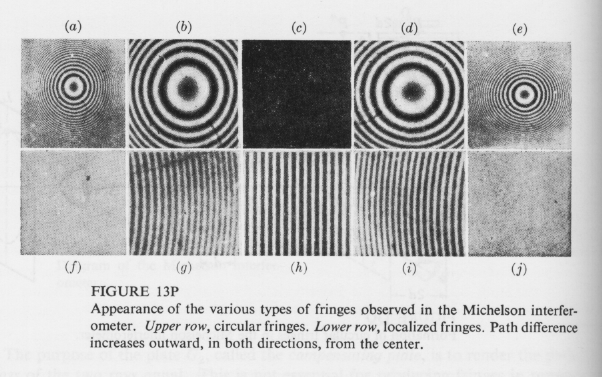

3. •2) Wieso ergeben sich überhaupt Interferenzringe ?







4. •3) Bestimmung des Brechungsindex der drehbaren Glasplatte:


5. •Hierzu:


a) die Glasplatte mit Hilfe des Interferenzbildes senkrecht stellen,

b) die Platte aus der senkrechtem Stellung herausdrehen und N messen,

c) die Aenderung des optischen Weges als Funktion des Drehwinkels der Platte berechnen (Achtung: sowohl der Weg im Glas als auch der Weg im der Luft sind winkelabhängig).

1. •



2. •4) Bestimmung des Brechungsindex von Luft:


3. •Hierzu:


a) Glaszylinder mit Pumpe evakuieren

b) Druck p1 ablesen, Luft langsam hinein strömen lassen, N1 messen, Δp ablesen; Wiederholung dieser Messung bei höheren Werten von p1.

c) Δn/Δp ausrechnen.

Literatur:

Optik - Bücher, Gerthsen, allg. Physik-Lehrbücher.

Tips:

Aufgabe 1)

Das Licht ist rot (Wellenlänge ungefähr 620 nm).





Aufgabe 3)

Zuerst Fall fuer geradestehende Glasplatte betrachten (a=0) und Interferenzbedingung aufstellen.



Aufgabe 4)

Vakuum hat den Brechungsindex 1, der Brechungsindex von Luft ist proportional zur Anzahl Moleküle pro Volumen, und somit zum Luftdruck.

Ansatz:   Dn / Dp = (n-1) / po

nach n auflösen.
